改質管とは何ですか?

A 改質管 工業用改質炉の輻射部内に設置される遠心鋳造耐熱合金管です。プロセスガスと蒸気の混合物を触媒床上に運び、その壁を通して熱を吸収し、通常摂氏 800 ～ 900 度に達する温度で炭化水素が水素に富んだ合成ガスに変換されます。つまり、改質管は圧力境界であると同時に、接触改質を可能にする伝熱面でもあります。

改質管の実際の働き

水素生成改質装置の内部では、ニッケルベースの触媒が詰められた数十、場合によっては数百のこれらのチューブが炉内に垂直に吊り下げられています。チューブバンクを囲むバーナーは外壁温度を内部ガス温度よりもはるかに高く上げ、混合物が触媒を通って下方に流れるときに水蒸気改質反応を促進します。チューブ壁は一方の面で極度の熱にさらされ、もう一方の面で高圧の反応性ガスにさらされるため、コンポーネントは何年にもわたって故障することなく、クリープ変形、浸炭、熱疲労に耐える必要があります。

エンジニアは、同じコンポーネントを、触媒装入を物理的に保持するため触媒チューブと呼んだり、内部で変換反応が起こるため反応チューブと呼んだりすることがあります。 3 つの用語はすべて改質炉内の同じ物理部分を表しますが、一般的な化学処理では触媒管が、学術またはプロセス工学の文脈では反応管がより一般的です。

動作条件と標準仕様

改質器管の設計は、狭いながらも要求の厳しい一連の動作パラメータによって決まります。水素および合成ガスプラントで見られる一般的な範囲には、次のようなものがあります。

これらの数値はプラントの能力、原料、炉の設計によって異なるため、チューブは通常、固定カタログから販売されるのではなく、プロジェクトごとに設計されます。

パフォーマンスを決定する主要な設計機能

信頼性の高い改質管と早期に故障する改質管を分ける 4 つの設計特性があります。

• クリープ耐性と熱耐性。 チューブは、耐用年数にわたって徐々に伸びたり破断したりすることなく、一定の高温応力に耐えなければなりません。
• 均一な内部形状。 一貫したボア径と壁厚により、ガスの流れと触媒の充填が均一に保たれ、局所的なホットスポットが防止されます。
• 耐食性と耐浸炭性。 合金の表面は、数千時間の動作時間にわたって、蒸気、水素、炭素を多く含む雰囲気からの攻撃に耐える必要があります。
• 寸法精度。 真直度と真円度に関する厳しい公差により、現場での設置が簡素化され、溶接部やフランジでの応力集中が軽減されます。

関連ファーネスチューブ製品

標準の改質管以外にも、改質、分解、DRI 炉システム全体でいくつかの関連コンポーネントが使用されています。それぞれが特定の熱環境およびプロセス環境向けに設計されています。

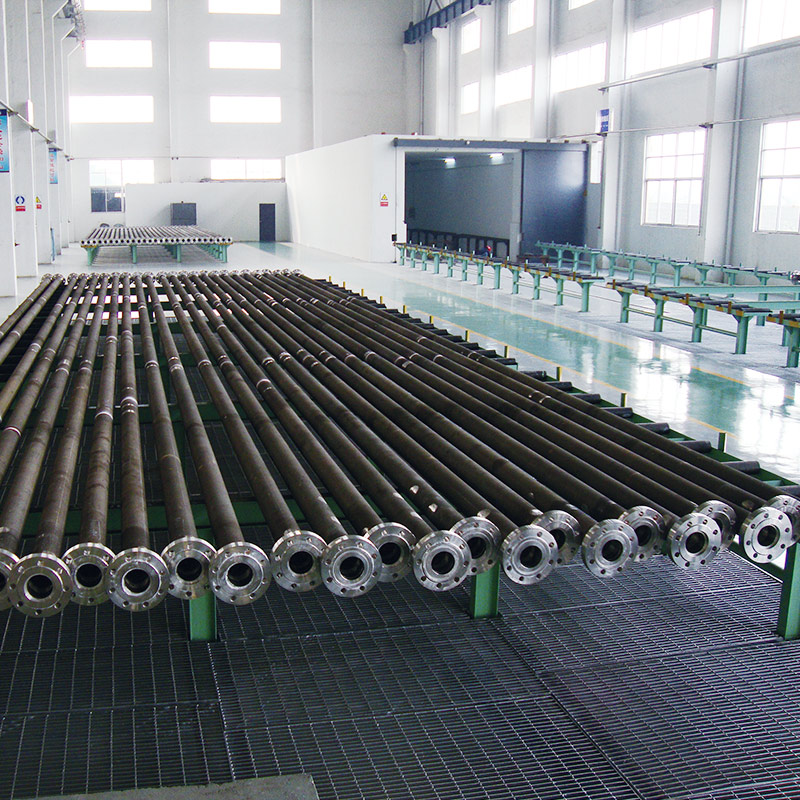

改革中 改質管

DRI産業 DRI改質管

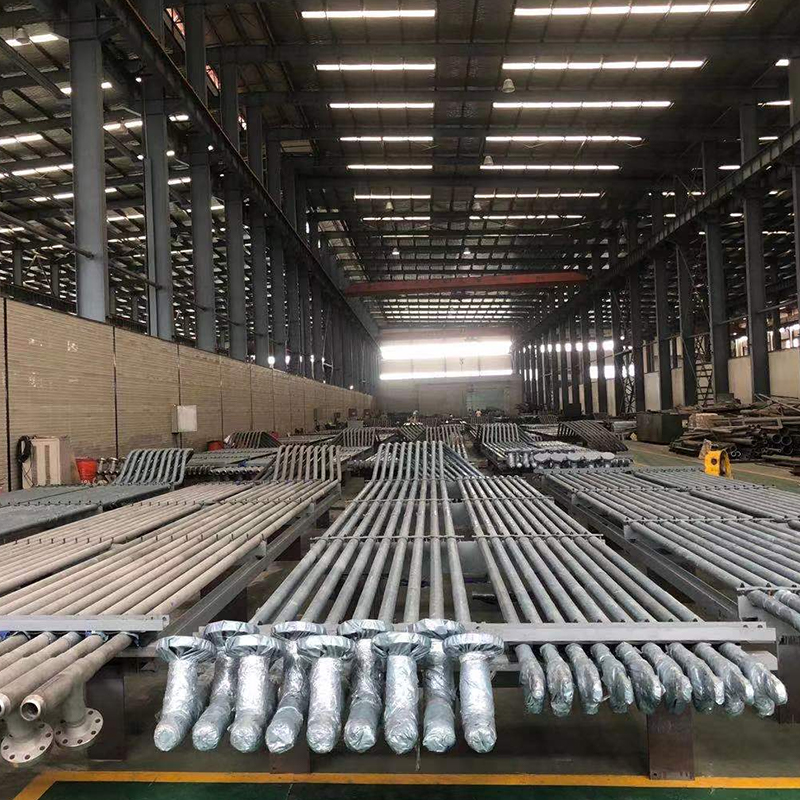

分解炉 クラッキングチューブ（ラジアントコイル）

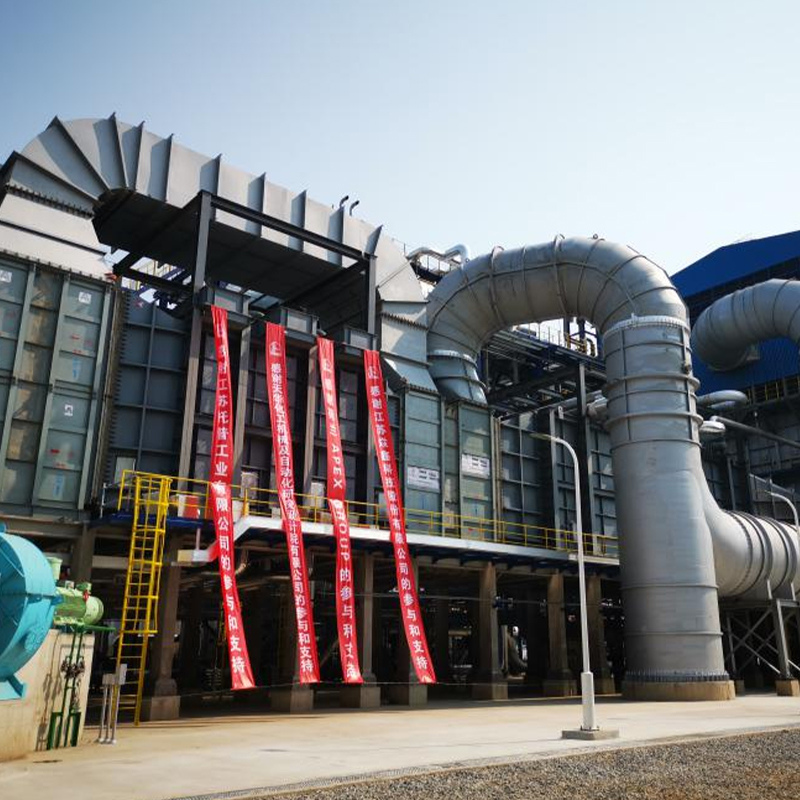

石油精製 水素生成改質器

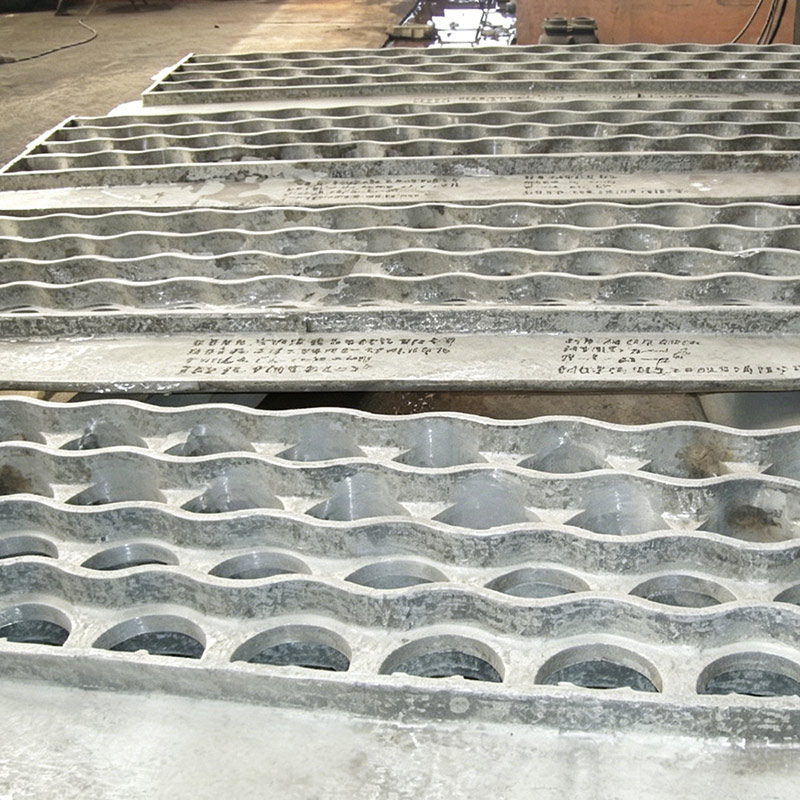

炉部品 管板

改質管、触媒管、反応管の比較

これら 3 つの名前はしばしば同じ意味で使用されるため、以下の表は各用語がより一般的に適用される場所を明確にしています。

代表的な用途

改質器チューブは、燃焼炉内で制御された高温触媒変換が必要なプロセスでは必ず中心となるコンポーネントです。

• 製油所の水素発生装置
• アンモニアおよびメタノール製造用の水蒸気メタン改質プラント
• 石油化学および石炭化学処理炉
• 直接還元鉄製造ラインで使用される工業用触媒反応器

製造で一般的に使用される材料

ほとんどの改質器チューブは、ニッケル クロム耐熱合金から遠心鋳造されています。この鋳造方法では、鍛造材料よりもクリープ耐性に優れた微細で均一な結晶粒構造が生成されるからです。一般的な合金ファミリーには、ニオブやチタンやジルコニウムなどのマイクロ合金元素で強化された改良 HP グレードが含まれており、これにより高温強度が向上し、連続的な熱サイクル下での耐用年数が延長されます。

プロジェクトに適切な改質管を選択する方法

改質管の選択は、カタログ購入ではなく、プロジェクト固有のエンジニアリング上の決定です。通常、次の要素が選択プロセスのガイドとなります。

• プロセス条件。 必要な合金グレードと肉厚が決定されるため、設計温度、圧力、原料組成を確認してください。
• 炉のレイアウト。 チューブの長さ、直径、およびエンドフィッティングの設計は、既存または計画されている炉の構造と一致する必要があります。
• 予想される耐用年数。 設計寿命を長くするには、一般に高品位の合金とより厳しい製造公差が必要になります。
• メーカー資格。 圧力機器の認証を取得し、大手石油化学事業者との実績があるサプライヤーは、より一貫した品質管理を提供する傾向があります。

よくある質問

改質管の寿命は通常どのくらいですか? 適切な動作条件下では、適切に製造された改質器チューブは通常、交換が推奨されるまでに 80,000 ～ 100,000 動作時間、およそ 9 ～ 11 年の設計寿命に達します。

改質管の寸法はカスタマイズできますか? はい。直径、長さ、壁の厚さ、合金組成は通常、各プロジェクトの特定の炉設計とプロセス要件に合わせて調整されます。

改質管の早期故障の原因は何ですか? 最も一般的な原因は、不均一な焼成による局所的な過熱、炭素が豊富な雰囲気に長時間さらされたことによる浸炭、設計温度を超えて動作することによって蓄積されたクリープ損傷です。
