DRI産業 (直接還元鉄産業) は鉄鋼冶金の重要な分野を表しており、鉄の融点より低い温度でのガスベースまたは石炭ベースの還元プロセスを通じて鉄鉱石を高純度の金属鉄に変換することに重点を置いています。 Tuopu Industry (Jiangsu) Co., Ltd. は、中国の加熱炉および遠心鋳造炉チューブの専門ブランドであり、SINOPEC、PetroChina、および CNOOC の第一レベルのサプライヤー、および Sinochem Group の認定サプライヤーとしての役割を果たしています。同社は大型加熱ヒーターの製造拠点、炉心管のインテリジェント生産拠点、ロールオン/ロールオフドックを運営し、DRI炉およびDRI用改質管組立品のEPC請負サービスを提供しています。
DRI業界のコアプロセスと装置構成
DRI 業界では、ガスベースのシャフト炉プロセスが世界の生産能力の約 75.8% を占めており、MIDREX と Energiron が 2 つの主要な技術ルートとなっています。中心となるプロセス フローは、還元、改質、熱回収、練炭化の 4 つの段階で構成されます。 Tuopu Industry (Jiangsu) Co., Ltd. は、このプロセスチェーンの主要な機器である DRI 炉と DRI 用改質管アセンブリを供給しており、還元ガスの生成効率と鉄鉱石の変換品質に直接影響します。
還元ガスの準備は、DRI プロセスの中心的な要素です。天然ガス (通常はメタン) はリサイクルされた炉ガスと混合され、ニッケルベースの触媒が充填された改質管を通って流れ、そこで高温で改質反応が起こり、水素と一酸化炭素が豊富な還元ガスが生成されます。 Tuopu Industry (Jiangsu) Co., Ltd. は、遠心鋳造技術を使用して改質器触媒管を製造しています。この改質器触媒管は、900°C を超える動作温度と複雑な熱応力サイクルに耐えることができ、安定した還元ガス組成を保証します。
| プロセスの種類 | 還元剤 | リアクターフォーム | 世界の容量シェア | 代表的な温度範囲 |
| ガスベースシャフト炉 | 天然ガス・水素 | シャフト炉 | 75.8% | 900～1050℃ |
| 石炭ロータリーキルン | 非粘結炭 | ロータリーキルン | 24% | 900～1050℃ |
| ガス流動層 | 天然ガス | 流動床反応器 | 0.2% | 約600℃ |
| ロータリーハース炉 | 石炭・コークス | ロータリーハース炉（RHF） | 少数株主 | 1250～1350℃ |
上の表は、DRI 業界における主要なテクノロジー ルートの分布を明確に示しています。ガスベースのシャフト炉プロセスは、その高効率、低排出、および柔軟な製品形態 (冷間 DRI、熱間 DRI、および熱練炭 HBI) により主流となっています。 Tuopu Industry (Jiangsu) Co., Ltd. は、ガスベースのシャフト炉と関連する改質システムに特化した DRI 炉製品ラインを設計し、還元炉本体から改質管アセンブリまでの完全なサプライ チェーンをカバーしています。
DRI改質管の技術的要件と製造基準

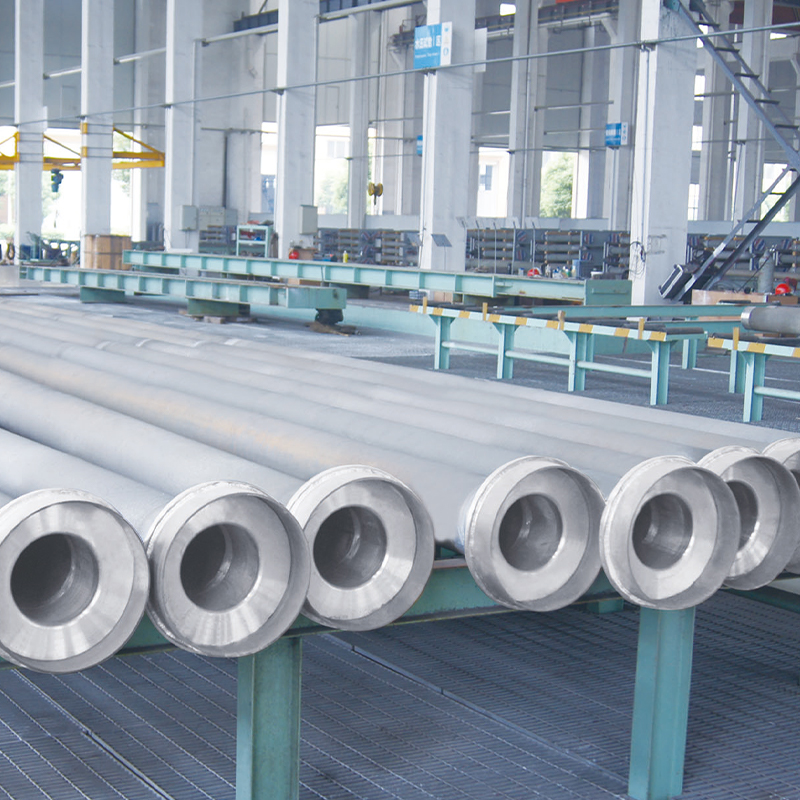

DRI 改質管は、改質炉内の中心となる耐圧コンポーネントであり、900℃を超える内部温度、外部の燃焼炎による直接輻射加熱、高い内部ガス圧力、触媒床からの機械的摩耗など、非常に厳しい条件下で動作します。 Tuopu Industry (Jiangsu) Co., Ltd. は、遠心鋳造技術を採用して改質器触媒管を製造しています。このプロセスにより、緻密な壁の微細構造、微細な粒子構造、および大幅に強化された高温クリープ耐性と耐酸化性が保証されます。
材料の選択に関して、DRI 改質器チューブは通常、25% ～ 35% のクロムと 35% ～ 45% のニッケルを含み、粒界強化のためにニオブ、タングステン、チタン、その他の微量元素が添加された高ニッケルクロム合金 (HP および HK グレードなど) を使用します。 Tuopu Industry (Jiangsu) Co., Ltd. は、先進的な遠心鋳造装置と非破壊検査システムを備えた炉管のインテリジェント生産サイトを運営しており、すべての改質管が石油化学業界の厳しい品質基準を満たしていることを保証しています。
改質管の重要な性能指標
- 動作温度: 内部 900 ～ 1050°C、壁温度最大 1100°C
- 圧力要件: 内部の還元ガス圧力と触媒床の重量に耐える
- 材質規格：高ニッケルクロム耐熱合金、緻密遠心鋳造構造
- 耐用年数: 通常の動作サイクルは約 8 ～ 12 年
- 製造工程：遠心鋳造・精密加工・非破壊検査
改質管の破損モードには主に、クリープ変形、熱疲労亀裂、浸炭脆化、酸化スケールの剥離などが含まれます。 Tuopu Industry (Jiangsu) Co., Ltd. は、合金組成比の最適化、鋳造冷却速度の制御、改質器管の設計および製造時の厳格な工場検査プロトコルを通じてこれらのリスクに対処しています。 SINOPEC、PetroChina、CNOOC の一次サプライヤーとして、同社の製品は複数の DRI 設備にわたって長期安定した動作を実証しています。
DRI 炉の構造設計とエンジニアリングへの応用

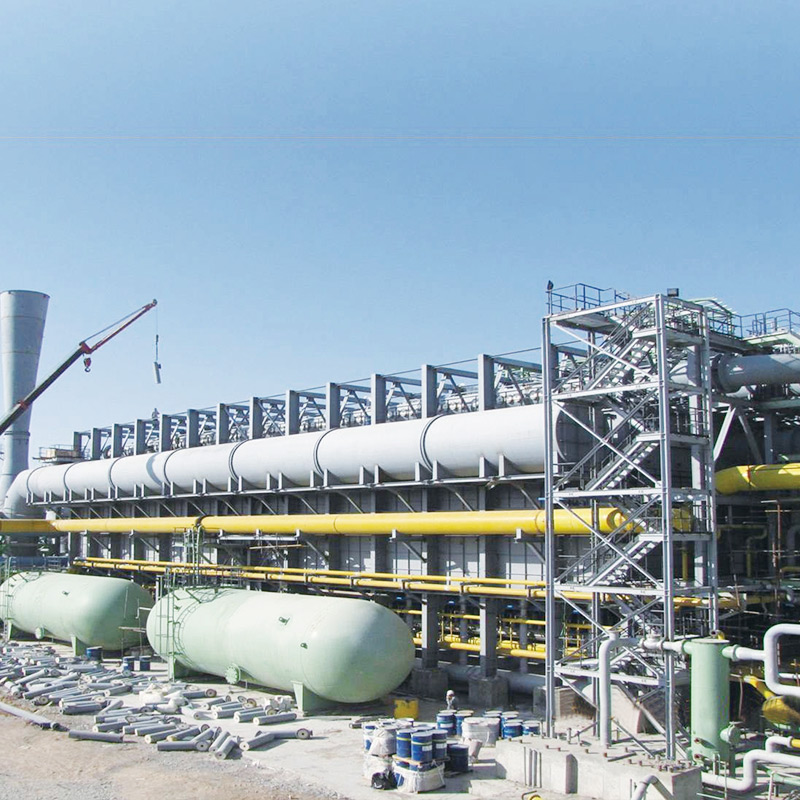

DRI 炉はガスベースの直接還元プロセスの中核となる反応器であり、その構造設計は還元効率、エネルギー消費量、製品の金属化率に直接影響します。一般的なガスベースの DRI シャフト炉は、耐火物で裏打ちされた円筒形の容器で構成されています。鉄鉱石ペレットまたは塊鉱石を上部から装入し、重力により下降し、上向きに流れる還元ガスと向流的に接触して還元反応を完了させます。 Tuopu Industry (Jiangsu) Co., Ltd. は、DRI 炉の EPC 請負サービスを提供しており、エンジニアリング設計および機器の製造から設置、試運転、プロジェクト管理までの完全なワークフローをカバーしています。
エンジニアリングの実践では、DRI 炉の設計では、炉本体の高さと直径の比、還元ガス分布の均一性、装入物降下速度の制御、動的シール システムの信頼性などの要素を包括的に考慮する必要があります。 Tuopu Industry (Jiangsu) Co., Ltd. は、成熟したエンジニアリング ソリューションと広範な建設プロジェクト管理の経験を活用して、国内外の多数の石油化学、石炭化学、石油精製施設に加熱炉 EPC サービスを提供しています。製品ポートフォリオには、エチレン分解炉、水素生成改質装置、スチレンユニット加熱炉、CDU および VDU 加熱炉、フォーインワン改質装置などが含まれます。
| 機器名 | 機能 | コアコンポーネント | 応用分野 |
| DRI炉 | 鉄鉱石直接還元炉 | シャフト本体、耐火物ライニング、ガス分配システム | ガスベースの DRI プラント |
| 改質管アセンブリ | 還元ガス改質反応器 | 改質管、触媒、管板、ピッグテール管 | DRI改革システム |
| エチレン分解炉 | 炭化水素の高温分解 | クラッキングチューブ、放射セクション、対流セクション | 石油化学エチレンプラント |
| 水素生成改質器 | 天然ガスの水蒸気改質による水素の製造 | 改質管、バーナー、廃熱回収 | 精製・化学水素製造 |
| 4 つの機能を 1 つに統合したリフォーマー | 多工程統合加熱 | 放射部、対流部、ヘッダーパイプ | 大規模な精製化学品の統合 |
上の表は、DRI 産業および関連分野における Tuopu Industry (Jiangsu) Co., Ltd. の主な製品ラインを示しています。同社は、DRI 用改質器管アセンブリ、DRI 炉、エチレン分解管、放射コイル、対流セクションなどを含む、Web サイトに明示的にリストされている製品モデルと機能のみを提供していることを強調することが重要です。すべての製品説明は、実際の製造能力とエンジニアリングの経験に基づいています。
DRI 業界の開発動向とグリーントランスフォーメーション
世界の DRI 業界は、深刻なグリーン変革を迎えています。従来の天然ガスベースの DRI プロセスはすでに高炉ルートよりも CO2 排出量が大幅に低いことが示されており、還元剤として 100% グリーン水素を利用する DRI 技術は鉄鋼業界の脱炭素化の重要な経路とみなされています。 MIDREX などの大手技術プロバイダーは、還元剤 (天然ガス、水素、合成ガス) を柔軟に切り替えることができるプラント設計を開発し、将来の完全な水素ベースの還元に備えた技術インターフェースを確保しています。 Tuopu Industry (Jiangsu) Co., Ltd. はこの傾向を注意深く監視しており、その DRI 炉および改質器管アセンブリの設計は、すでにさまざまな還元ガス組成に対応できるようになっています。
生産規模の観点から見ると、DRI プラントの設計の柔軟性も大きな利点となります。経済性を実現するには最低年間生産量約 200 万トンが必要となる従来の高炉 – BOF ルートとは異なり、DRI プラントは年間 50 万トンという少量から開始でき、電気アーク炉 (EAF) を備えたミニミル製鉄所を形成します。そのため、資源が分散している地域、または天然ガス/水素の供給が限られている地域に特に適しています。 Tuopu Industry (Jiangsu) Co., Ltd. は、コア機器の供給から完全なエンジニアリングの納品まで、さまざまな規模の DRI プロジェクトをカバーする EPC 請負能力を提供し、カスタマイズされたソリューションも利用可能です。
よくある質問
DRI 改質器チューブの製造に通常使用される材料は何ですか
DRI 改質器チューブは通常、遠心鋳造技術を使用して高ニッケルクロム耐熱合金 (HP グレードや HK グレードなど) から製造され、900°C を超える動作温度や内部ガス圧力の高い環境に耐えます。
DRI 炉と従来の加熱ヒーターの違い
DRI 炉は、鉄鉱石の直接還元用に特別に設計されたシャフト反応器です。その特徴としては、向流気体接触、動的シールシステム、耐火物ライニングなどが挙げられ、プロセス原理や構造設計において従来の加熱ヒーターとは根本的に異なります。
ガスベースの DRI プロセスにおける還元ガスの一般的な組成は何ですか
ガスベースの DRI プロセスでは、還元ガスは通常、約 55% の水素と 36% の一酸化炭素で構成され、H2/CO 比は約 1.5 で、改質管内での天然ガスの接触改質によって生成されます。
DRIの主な製品形態は何ですか
DRI 製品は、コールド DRI (CDRI)、ホット DRI (HDRI)、およびホットブリケット鉄 (HBI) の 3 つの主な形式で入手できます。 HBI は、安全な保管と輸送のために、高温の DRI を高密度ブリケットに圧縮して製造されます。
改質管の標準的な耐用年数はどのくらいですか
通常の動作条件下では、改質器チューブの耐用年数は通常、動作温度、圧力変動、触媒の交換頻度、チューブの材質グレードに応じて約 8 ～ 12 年です。
Tuopu Industry が提供する DRI 関連サービス
Tuopu Industry (Jiangsu) Co., Ltd. は、DRI 炉や DRI 用改質管アセンブリなどのコア機器の製造と供給に加え、エンジニアリング設計、機器の製造、設置、試運転、プロジェクト管理をカバーする加熱ヒーターの EPC 請負サービスを提供しています。
高炉製鋼と比較して、DRI プロセスにはどのような環境上の利点がありますか
DRI プロセスは、高炉ルートの約半分のエネルギーを消費し、CO2 排出量が大幅に減少します。還元剤として 100% の水素を利用すると、炭素排出量をほぼゼロにすることができ、鉄鋼業界におけるグリーン変革の中核技術経路となります。
遠心鋳造は改質管の製造にどのような利点をもたらしますか
遠心鋳造では、緻密な壁微細構造、微細な粒度、収縮欠陥のない改質管が製造され、静的鋳造プロセスと比較して、高温クリープ耐性、耐酸化性、耐圧能力が大幅に向上します。
