コアプロセス装置
A 石油精製所用加熱ヒーター 石油精製作業の中核となる熱機器で、燃料の燃焼から管状コイルを流れるプロセス流体に熱を伝達します。原油蒸留、水素化分解、遅延コークス化、接触改質などの重要な製油所プロセスの正確な温度制御を実現します。 Tuopu Industry (Jiangsu) Co., Ltd. は、中国の加熱炉および遠心鋳造炉チューブの専門ブランドであり、SINOPEC、PetroChina、および CNOOC の第一レベルのサプライヤー、および Sinochem Group の認定サプライヤーとしての役割を果たしています。同社は、大規模加熱ヒーター製造基地、インテリジェント炉管製造施設、ロールオン/ロールオフドックを運営し、石油化学、石炭化学、石油精製業界の顧客に加熱炉の EPC 請負サービスを提供しています。
製油所燃焼ヒーターのコアタイプ
R
反応ヒーター
水素化分解や接触改質に使用されるチューブ内では、850 ～ 1000 ℃で加熱と触媒反応が同時に起こります。
D
蒸留ヒーター
分解を引き起こすことなく炭化水素の流れを特定の温度まで上昇させ、粗蒸留や芳香族化合物の分離に使用されます。
API 560 標準によると、一般的なヒーター構成には、垂直円筒形ヒーター、キャビン水平コイル ヒーター、垂直管付きボックス ヒーター、およびヘリカル コイル ヒーターが含まれます。垂直円筒型ヒーターにより、高い伝熱効率と均一な温度分布を実現します。キャビン水平コイルヒーターは、設置面積を最小限に抑えたコンパクトな設計が特徴です。垂直チューブを備えたボックスヒーターにより、メンテナンスへのアクセスが容易になります。ヘリカルコイルヒーターは圧力降下と汚れの可能性を最小限に抑えます。 Tuopu Industry (Jiangsu) Co., Ltd. は、成熟したエンジニアリング ソリューションと独立したコア製品の製造能力を活用して、これらすべてのタイプのヒーターをカスタマイズします。
熱効率と最適化
60-65 %
総運営コストに占めるエネルギーコストの割合
20-25 °F
フィルム温度の上昇
コークス化速度を2倍にする
放射セクションはヒーター内の最高温度で動作し、チューブの金属温度が機器の寿命に直接影響します。対流セクションは、フィン付きチューブを介して排ガスから廃熱を回収し、全体の効率を向上させる重要な要素として機能します。 Tuopu Industry (Jiangsu) Co., Ltd. は、放射セクションでの均一な熱流束分布と対流セクションでの廃熱回収の最適化を重視しています。コークス化は、長期サイクルの運転に影響を与える主な課題です。フィルム温度が華氏 20 ～ 25 度上昇するごとに、コークス化速度は約 2 倍になります。 Tuopu Industry (Jiangsu) Co., Ltd. は、華東研究所、華府研究所、洛陽研究所との緊密な連携を通じて、加熱ヒーターの最適化に関する広範な経験を蓄積してきました。
拓埔産業の製品ポートフォリオ
| 製品名 | アプリケーションユニット | コア機能 |
| CDU および VDU 用加熱ヒーター | 粗蒸留装置 | 原油を蒸留温度まで加熱して成分を分離する |

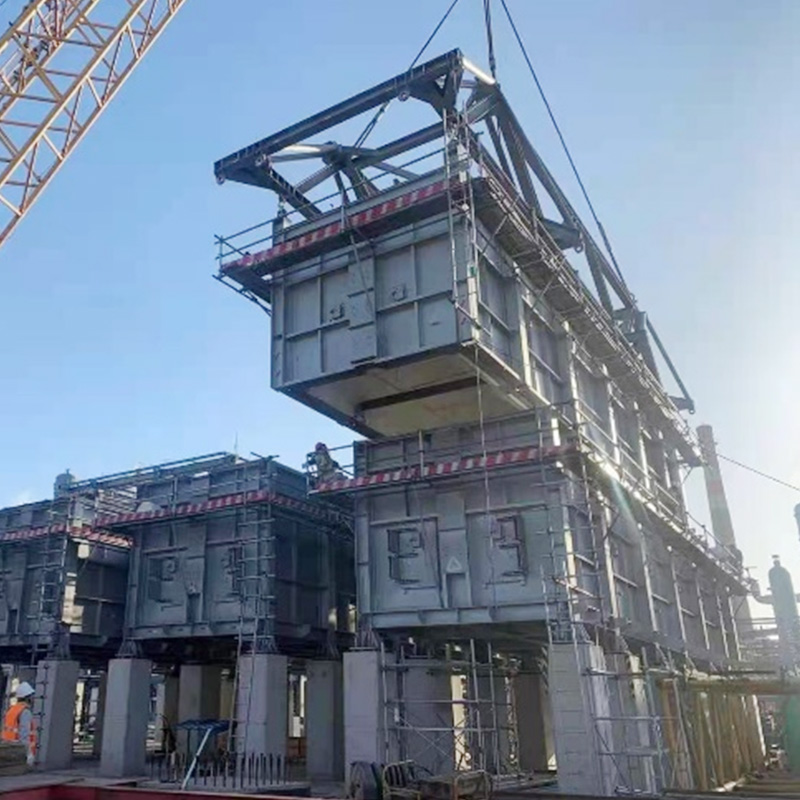

| 水素化分解燃焼ヒーター | 水素化分解装置 | 重油水素化分解反応に高温熱源を提供 |

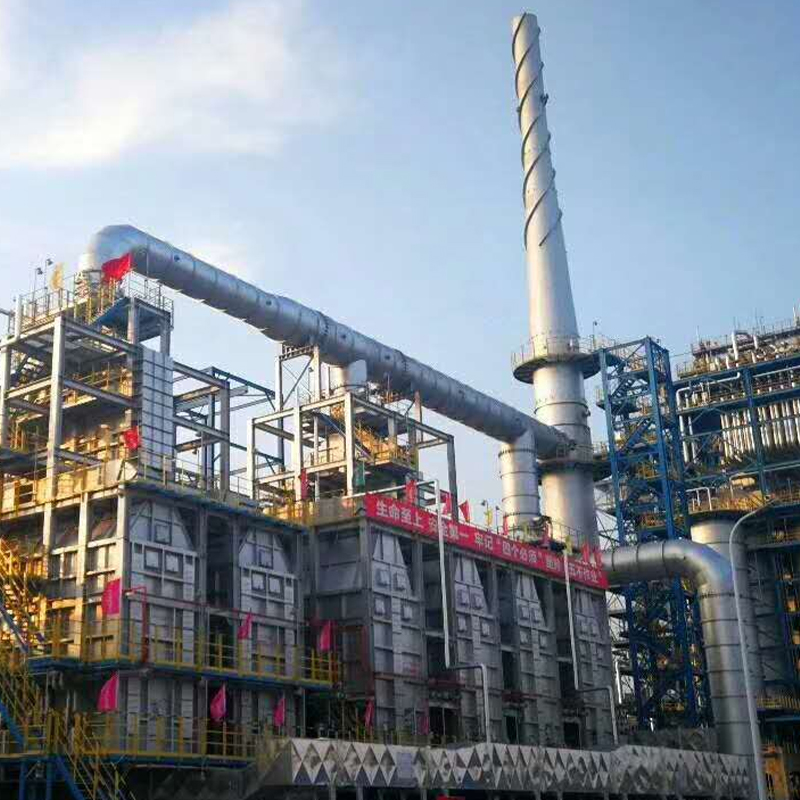

| 残渣水素化分解ヒーター | 残渣水素化処理装置 | 高硫黄高金属残渣を処理して軽油の収率を向上 |
| 水素生成改質器 | 水素製造装置 | 炭化水素の水蒸気改質に1000℃レベルの熱を供給 |

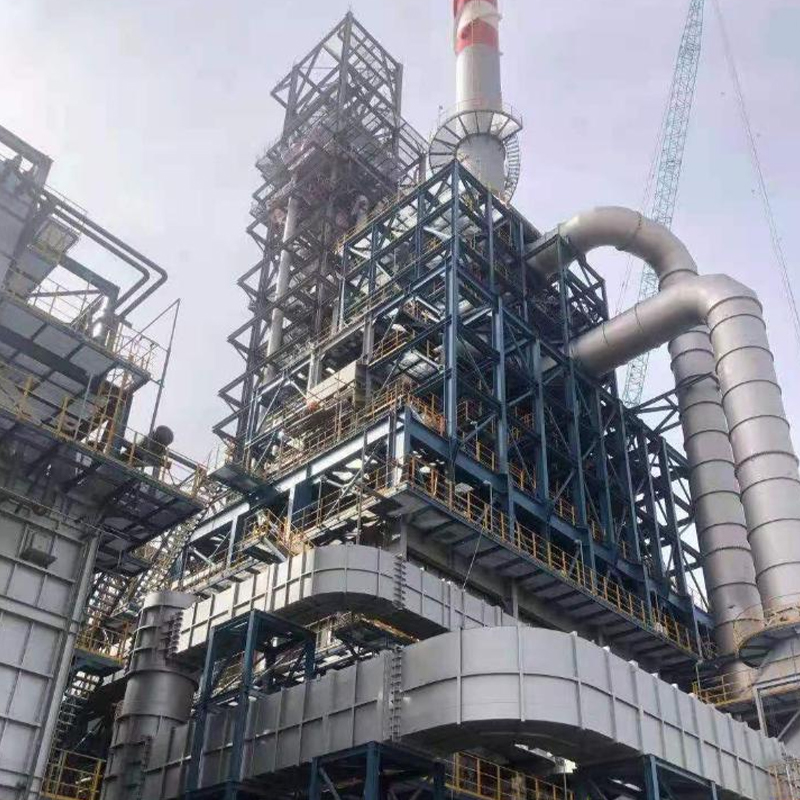

| フォーインワン改質燃焼ヒーター | 接触改質装置 | マルチパス反応加熱を統合してユニットのコンパクト性を向上 |

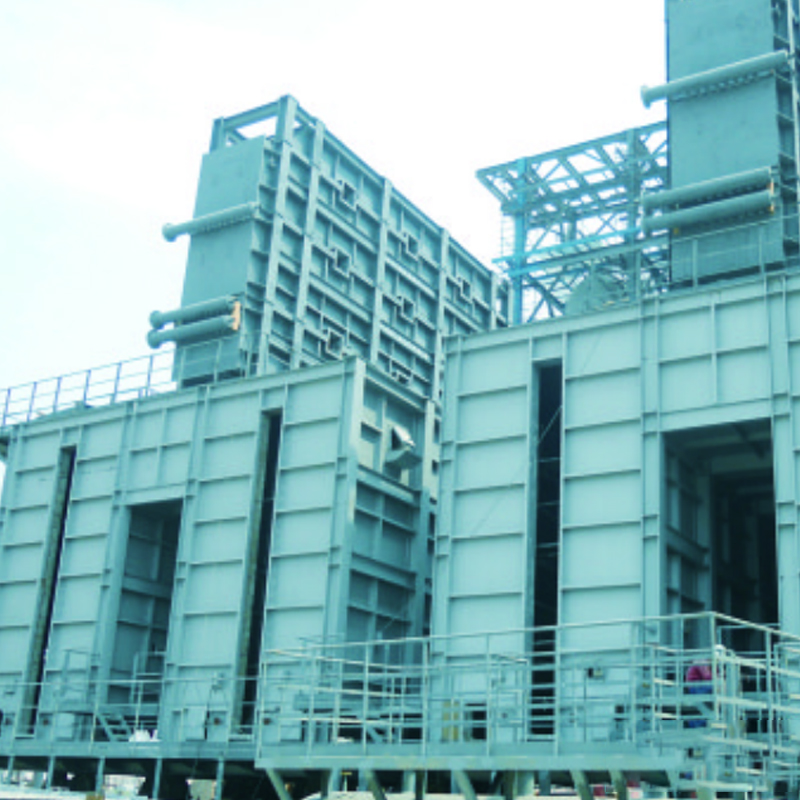

| ディレードコーキングヒーター | ディレードコーキングユニット | 石油コークス製造のための重質残留物を分解温度まで加熱 |

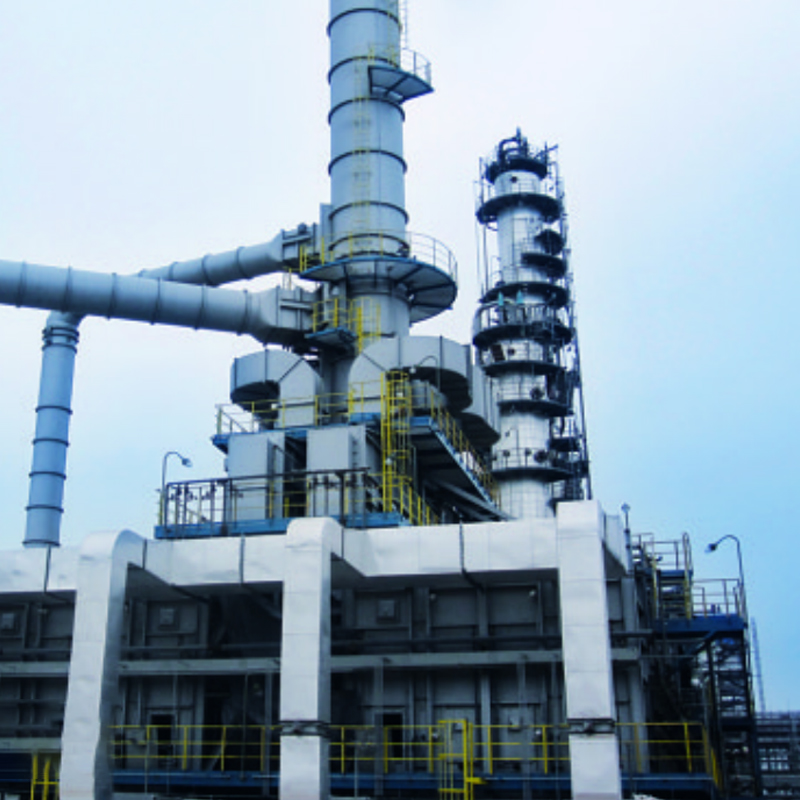

| ビスブレーキングユニット用ヒーター | ビスブレーキングユニット | 重油の粘度を下げて流動特性を改善する |

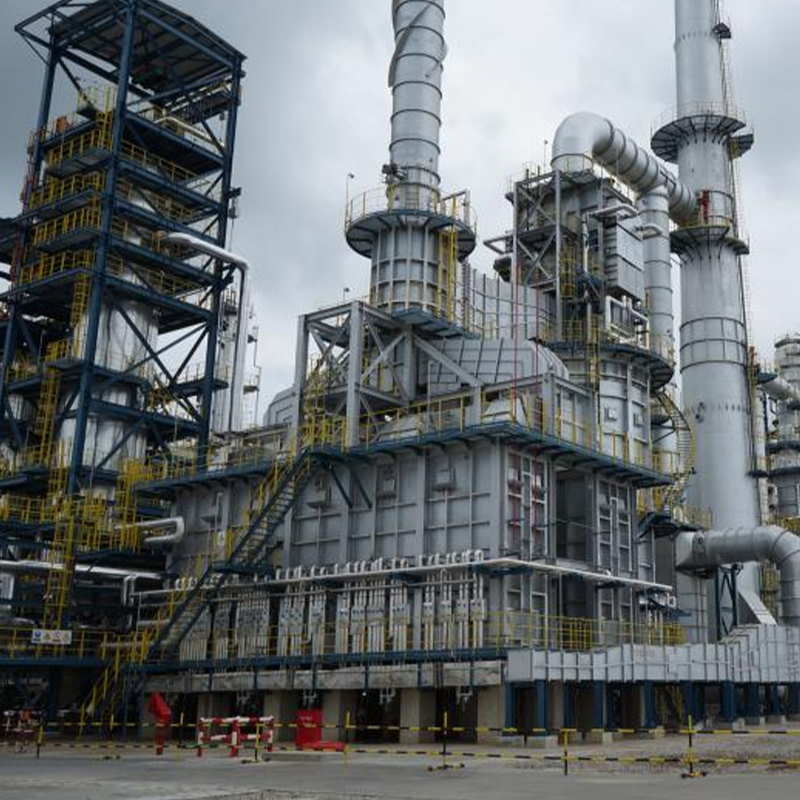

| ディーゼル水素化処理燃焼ヒーター | ディーゼル水素化処理装置 | 水素化脱硫および脱窒反応のための原料の予熱 |
| キシレンリボイラー加熱ヒーター | 芳香族分離ユニット | キシレン蒸留塔のリボイラー熱源を提供 |

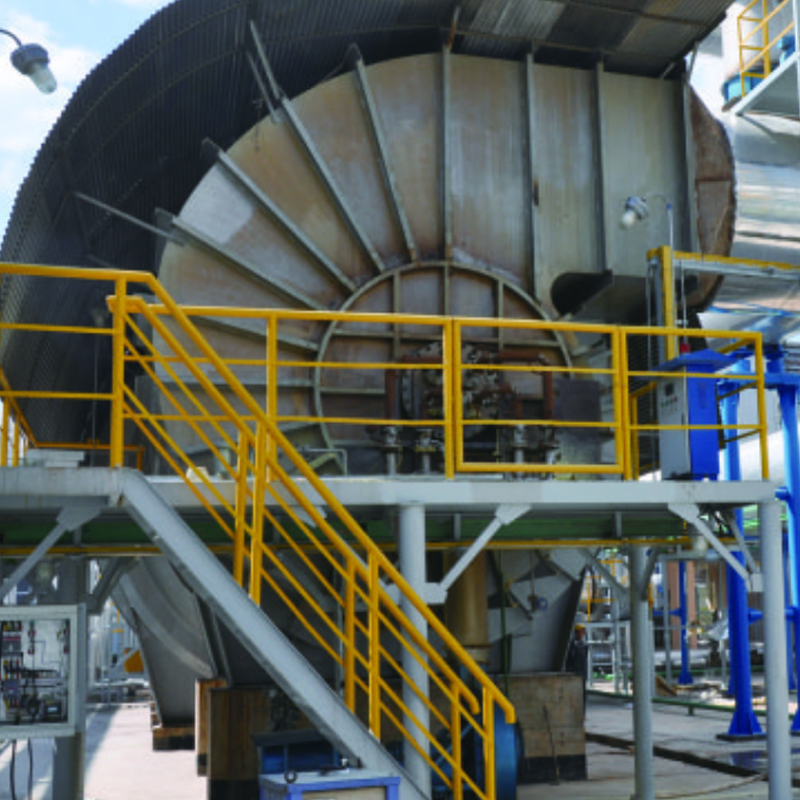

| 硫黄焼却炉 | 硫黄回収装置 | 硫黄含有排ガスを焼却して環境基準を満たす |
素材の選択と耐久性
01
放射断面管
HP シリーズ遠心鋳造合金鋼管、摂氏 950 度以上で安定、高温クリープ耐性と耐浸炭性を備えています。
➔
02
対流セクションフィン
効率的な廃熱回収のための耐熱性と耐排ガス腐食性のバランス
➔
03
モジュール式耐火物
耐火繊維モジュール、軽量、優れた断熱性、簡単な設置、従来のレンガの代替品
Tuopu Industry (Jiangsu) Co., Ltd. は、インテリジェントな遠心鋳造炉チューブ生産ラインを運営し、優れた高温クリープ耐性と耐浸炭特性を備えたエチレン分解チューブや放射コイルなどのコアコンポーネントを製造しています。同社は、加熱ヒーターの設計にモジュール式耐火物ライニング構造を採用し、最適化されたバーナー配置と組み合わせて、均一な温度分布を実現し、局所的な過熱によるチューブの損傷を防ぎます。
安全な操業と環境コンプライアンス
⚠
重要なデータ
空気過剰率が 1% 増加するごとに、燃料消費量が約 0.5% 増加し、それに応じて NOx と CO2 の排出量が増加します。 Tuopu Industry (Jiangsu) Co., Ltd. は、高度な燃焼制御システムを加熱式ヒーターの設計に統合し、排ガスの酸素含有量と管壁温度を正確に監視することで、燃焼の最適化と排出制御という 2 つの目的を達成しています。
起動段階と停止段階では、加熱されたヒーターが製油所の操業において最も安全上のリスクをもたらします。 Tuopu Industry (Jiangsu) Co., Ltd. のエンジニアリング ソリューションは、国際安全基準に厳密に準拠しており、信頼性の高い火炎検出、燃料遮断、換気インターロック システムを組み込んで、機器のライフサイクル全体を通じて安全な動作を保証します。
よくある質問
Q1
製油所で燃焼するヒーターが通常どの程度の熱効率を達成できるか
最新の製油所で加熱されるヒーターは通常、85 ～ 92 パーセントの熱効率を達成します。放射セクションは対流と放射によって熱を伝達し、対流セクションはフィン付きチューブを使用して廃熱を回収します。適切な空気過剰率を維持し、対流セクションの汚れを定期的に清掃し、バーナーの火炎形状を最適化することが効果的な対策となります。
第2四半期
コーキングの主な原因とその予防方法は何ですか
コークス化は主に、過剰なチューブ壁膜温度、低い流体速度、および長い滞留時間によって引き起こされます。業界データによると、フィルム温度が華氏 20 ～ 25 度上昇するごとに、コークス化速度は約 2 倍になります。防止策には、膜温度を低下させるための質量速度の増加、コークス化率を約 16% 削減できる蒸気噴射の最適化、および小火炎マルチバーナー配置の採用が含まれます。
Q3
製油所で使用される主なヒーター構成は何ですか
API 560 規格によると、一般的な構成には、高効率で均一な分布を備えた垂直円筒形ヒーター、コンパクトな構造のキャビン水平コイル ヒーター、メンテナンスが容易な垂直チューブを備えたボックス ヒーター、および高粘度流体用のヘリカル コイル ヒーターが含まれます。選択はプロセス要件、現場条件、投資予算によって異なります。
Q4
加熱式ヒーターの一般的な動作サイクルの長さはどれくらいですか?
動作サイクルはプロセスの種類と原料によって異なります。ディレイドコーキングヒーターは通常、オンラインデコーキングを 3 ～ 6 か月ごとに行い、蒸気空気デコーキングは約 12 か月ごとに行われます。粗蒸留ヒーターは 3 ～ 5 年のサイクルを実現できます。パラメータの最適化、モニタリングの強化、タイムリーなデコーキングにより、動作サイクルが延長されます。
Q5
放射断面管に一般的に使用される材料は何ですか
放射断面管は摂氏 850 ～ 1000 度で動作し、通常は HP-50 や HP-Plus などの HP シリーズの遠心鋳造合金鋼管を使用します。これらの材料は、優れた高温クリープ耐性、耐浸炭性、耐酸化性を示します。 Tuopu Industry (Jiangsu) Co., Ltd. は、インテリジェントな遠心鋳造炉チューブ生産ラインを運営しています。
Q6
燃焼ヒーターからの NOx 排出を削減する方法
主なアプローチには、段階的燃焼と煙道ガス再循環を利用して排出量を標準立方メートルあたり 30 ミリグラム未満に制御する低 NOx バーナーの設置、燃焼用空気予熱温度の最適化、空気過剰率の正確な制御、定期的なバーナー メンテナンスの実施などが含まれます。
Q7
対流セクションの汚れはヒーターの動作にどのような影響を及ぼしますか
対流セクションの汚れは熱伝達効率を大幅に低下させ、スタック温度と燃料消費量の増加につながります。ファウリング層は断熱材として機能します。蒸気スートブロアーを使用した定期的な清掃が不可欠です。湿った蒸気は侵食による損傷を引き起こすため、蒸気の乾燥を確保することが重要です。
Q8
加熱炉プロジェクトの EPC 契約の利点は何ですか
EPC 契約では、設計、調達、建設が単一の責任主体の下で統合され、スケジュールが効果的に短縮され、インターフェース管理コストが削減されます。 Tuopu Industry (Jiangsu) Co., Ltd. は、大規模な製造拠点と広範なプロジェクト管理経験を備えた加熱ヒーター EPC 能力を備えています。
選択の推奨事項
新しい製油所プロジェクト
長期的な運用コストを削減するために、高効率で高度に自動化されたヒーター構成を優先します。放射部には高温合金の遠心鋳造管を使用し、対流部には耐食性フィン付き管を使用し、耐火物ライニングにはモジュール式繊維構造を採用する必要があります。
改修プロジェクト
エネルギー効率改善の可能性と排出規制順守経路の評価に重点を置きます。包括的な壁温度監視システムを確立し、定期的に燃焼最適化チューニングを実行し、科学的なデコーキングスケジュールを開発することが、長期にわたる安全な運転の鍵となります。
Tuopu Industry (Jiangsu) Co., Ltd. は、有名な研究機関との緊密な連携、独立した中核製品の製造能力、および広範なエンジニアリング経験を通じて、世界の製油所の顧客に概念設計からアフターサービスまでのライフサイクル全体のサポートを提供しています。
