石油化学産業用燃焼ヒーター 石油化学プラントの中核となる熱機器であり、燃料の燃焼によってプロセス流体を特定の温度まで上昇させます。エチレン分解、接触改質、水素化処理などの重要な装置に広く適用されています。 Tuopu Industry (Jiangsu) Co., Ltd. は、中国の加熱炉および遠心鋳造炉チューブの専門ブランドであり、SINOPEC、PetroChina、および CNOOC の第一レベルのサプライヤー、および Sinochem Group の認定サプライヤーとしての役割を果たしています。同社は、大規模加熱ヒーター製造基地、インテリジェント炉管生産サイト、ロールオン/ロールオフドックを運営し、世界中の石油化学、石炭化学、石油精製業界の顧客に加熱炉の EPC 請負サービスを提供することに専念しています。
石油化学燃焼ヒーターのコアの種類と工学的応用
石油化学施設では、石油化学工業用の加熱ヒーターはプロセス要件に基づいて複数の構造形式に分類されます。 Tuopu Industry (Jiangsu) Co., Ltd. は、成熟したエンジニアリング ソリューションを維持し、さまざまなプロセス ライセンサーの仕様に従ってカスタマイズされた設計を実行します。主な種類として箱型炉、円筒型炉、縦型炉などがあります。ボックス型ヒーターでは、放射セクションチューブ内のプロセス流体は主に火炎からの直接放射によって熱を吸収しますが、対流セクションは排ガス対流によって熱を伝達します。円筒形炉は通常、垂直に配置されたラジアント チューブを備えており、一部のモデルはスペースに制約のある設置に適したヘリカル コイル設計を採用しています。
燃焼空気供給の観点から、工学設計には、自然通風、強制通風、誘起通風、平衡通風という 4 つのモードが含まれます。強制通風ではファンを使用して空気速度を高め、燃料と空気の混合を改善します。自然通風は、煙突の内側と外側のガスの密度差に基づいて吸引力を生成します。バランスドラフトでは、強制ドラフトファンと誘導ドラフトファンの両方を使用して、正確な燃焼制御を実現します。 Tuopu Industry (Jiangsu) Co., Ltd. は、燃焼式ヒーターのエンジニアリングで豊富な経験を蓄積しており、プロジェクトの現場条件に基づいて最適な換気方式を選択します。
佗埔産業のコア製品ポートフォリオ
Tuopu Industry (Jiangsu) Co., Ltd. は、石油化学産業向け燃焼ヒーターの産業チェーン全体をカバーしており、すべての製品は実践的なエンジニアリング経験に基づいて独自に製造されています。次の表は、同社が実際に提供している主な製品カテゴリを示しています。
| 製品カテゴリー | コア機能 | 代表的な用途 |
| エチレン分解炉 | ナフサ、エタン、その他の原料を 750 ～ 850°C で分解してエチレンとプロピレンを生成します | オレフィン製造装置 |
| 水素生成改質器 | 天然ガスまたは炭化水素の水蒸気改質反応に最大 1000°C の熱エネルギーを提供します | 製油所用水素供給装置 |

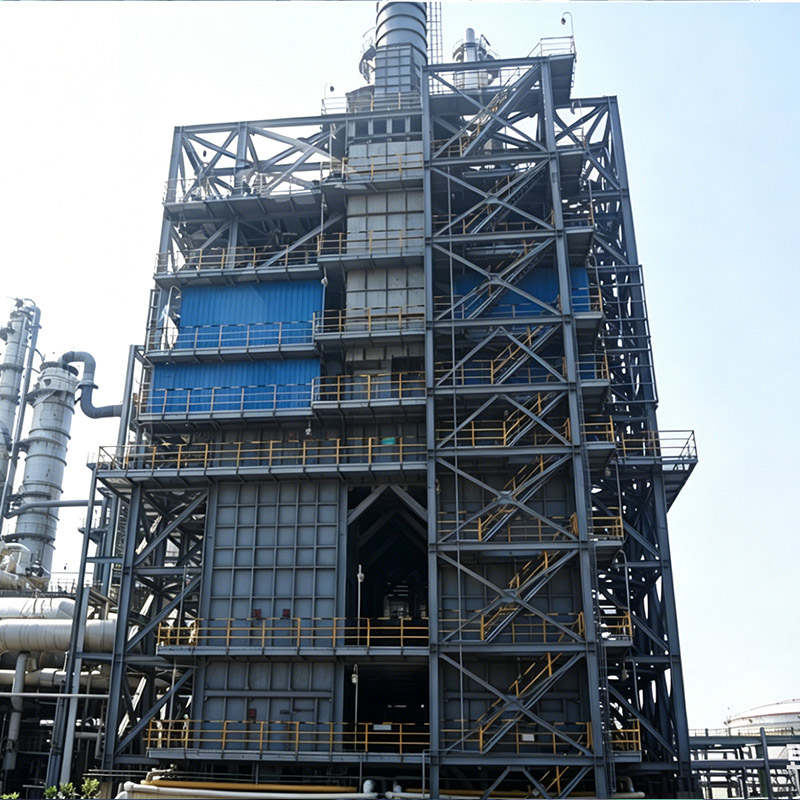

| スチレンユニットヒーター | エチルベンゼンの脱水素反応用の安定した熱源をスチレンプロセスに供給 | スチレン製造設備 |
| CDU および VDU ヒーター | 原油蒸留に初期熱エネルギーを供給してさまざまな留分を分離します。 | 製油所 CDU/VDU ユニット |
| 4 つの機能を 1 つに統合したリフォーマー | 複数の反応機能を統合し、熱効率と空間レイアウトを最適化 | 石炭化学および合成ガスプラント |
| DRI 改質器チューブ アセンブリ | 直接還元鉄プロセス用の高温耐性反応管アセンブリを供給 | 製鉄 DRI 設備 |
| エチレン分解管 | 極端な熱サイクルに耐える遠心鋳造高温合金チューブ | エチレン分解炉の輻射部 |
| ラジアントコイル | 放射熱伝達効率を最適化し、熱負荷を均一に分散します。 | 各種加熱ヒーターの放射部 |
| 対流セクションモジュール | 排ガスから廃熱を回収して全体の熱効率を向上させます | 燃焼ヒーターの最終廃熱回収 |
エチレン分解炉の設計・EPCサービス
エチレン分解炉は、石油化学産業向けの燃焼ヒーターの中で最も技術的に複雑なタイプの 1 つです。 Tuopu Industry (Jiangsu) Co., Ltd. は、エチレン分解炉の設計と製造に関する深い専門知識を有し、プロセスパッケージ設計からプラントの立ち上げまで、エチレン分解炉のフルプロセス EPC サービスをクライアントに提供します。
加熱炉のエンジニアリングの実践において、エチレン分解炉の設計の核心は、放射セクション コイルの選択と配置にあります。 Tuopu Industry (Jiangsu) Co., Ltd. は、エチレン分解炉の輻射部のコア材料として遠心鋳造高温合金管を採用しており、750 ～ 850℃の動作温度で優れた耐クリープ性と耐酸化性を維持します。同社はエチレン分解炉プロジェクトの複数の EPC を完了し、エンジニアリング実装の実質的な経験を蓄積しています。
エチレン分解炉プロジェクトの EPC には、プロセス設計、機器調達、サイト建設、試運転、立ち上げ段階にわたる正確な調整を含む、非常に高度なプロジェクト管理能力が求められます。 Tuopu Industry (Jiangsu) Co., Ltd. は、自社の製造拠点と専門的なプロジェクト管理チームを活用して、エチレン分解炉プロジェクトの建設スケジュールと投資コストを効果的に管理し、初回の立ち上げを確実に成功させます。
エンジニアリング設計および製造能力
Tuopu Industry (Jiangsu) Co., Ltd. は、加熱式ヒーターのエンジニアリングにおいて、設計、製造、施工管理に至るフルチェーンの能力を備えています。同社は、大規模な加熱ヒーターの製造基地と、大型機器の出荷のためのロールオン/ロールオフドックを備えたインテリジェント炉管生産ラインを運営しています。 Tuopu Industry (Jiangsu) Co., Ltd. は、プロジェクト管理において、基本設計から詳細エンジニアリングまでの全プロセスをカバーし、国内外の数多くの石油化学、石炭化学、石油精製プロジェクトを完了してきました。
熱効率は、加熱式ヒーターの重要な性能指標です。放射セクションと対流セクションの間の熱負荷分散を最適化し、高効率バーナーを採用し、廃熱回収システムを導入することにより、最新の石油化学燃焼ヒーターは 85% を超える熱効率を達成できます。 Tuopu Industry (Jiangsu) Co., Ltd. は、設計段階で数値流体力学 (CFD) シミュレーションを利用して火炎パターンを最適化し、炉管への火炎の衝突によって引き起こされる局所的な過熱を防ぎ、同時に窒素酸化物の排出量を削減します。
安全な操作とメンテナンスの必需品
石油化学産業用の加熱ヒーターの安全な操作は最も重要です。 Tuopu Industry (Jiangsu) Co., Ltd. は、プロジェクトの実行中、API 560 およびその他の国際規格を厳格に遵守し、機器の設計、材料の選択、製造検査、および設置の試運転が規制要件に準拠していることを保証します。主な安全対策には次のようなものがあります。
- バーナー管理システム (BMS) と安全計装システム (SIS) のインターロック保護により、火室内での燃料の蓄積を防ぎます。
- 炉管のコーキング監視とオンラインデコーキング技術により、内部の炭素堆積による熱伝達の低下と管壁の過熱を回避します
- リアルタイムの炉状態監視のための多点温度監視および火炎検出システム
- 炉本体の構造的完全性を確保するための耐火材と断熱層の定期的な検査と交換
メンテナンス戦略に関して、Tuopu Industry (Jiangsu) Co., Ltd. は、状態ベースの予知保全を推奨しており、管壁温度、排ガス組成、燃料消費率などのパラメータを監視することで潜在的な故障を事前に特定し、それによって計画外のダウンタイムを削減します。
よくある質問
01
石油化学燃焼ヒーターにおける熱損失の主な原因は何ですか
主な熱損失には、煙道ガス熱損失 (60% ～ 80% を占める)、炉体の放射損失、不完全燃焼損失、および開口部放射損失が含まれます。排ガス廃熱を回収するための空気予熱器の設置、断熱材の厚さの最適化、低過剰空気燃焼技術の採用により、これらの損失を大幅に削減できます。
02
エチレン分解炉と従来の加熱ヒーターの設計の違い
エチレン分解炉では、極めて短い滞留時間内で原料を 750 ～ 850℃に加熱し、反応を急速に停止する必要があります。したがって、放射部には、熱束分布の均一性に対する非常に高い要求を備えた、小径で滞留時間の短いコイル設計が採用されています。従来の加熱式ヒーターは、比較的緩やかなチューブ直径と流速設計による定常状態の熱伝達に重点を置いています。
03
ヒーターチューブのコーキングのメカニズムとその防止策
コーキングは、炭化水素が高温で亀裂を起こし、管壁に付着した炭素堆積物を形成し、熱伝達効率が低下し、管壁の過熱を引き起こす現象です。予防策には、適切な亀裂の深刻度の制御、オンライン蒸気デコーキング技術の採用、耐コーキング性合金材料の選択、炉管内面処理プロセスの最適化が含まれます。
04
強制通風加熱ヒーターと自然通風加熱ヒーターの選択基準
強制通風は、高地地域や正確な燃焼空気制御が必要な用途に適しており、バーナーあたりの発熱率を高めることができます。自然通風は構造がシンプルで運転コストが低いため、安定した燃料ガス供給と良好な環境条件を備えた設置に最適です。 Tuopu Industry (Jiangsu) Co., Ltd. は、プロジェクトの高度、気候、燃料特性に基づいて総合的な評価を実施します。
05
加熱炉プロジェクトにおける EPC 契約モードの利点
EPC モデルは、単一の責任主体の下で設計、調達、建設を統合し、インターフェース調整の問題を効果的に排除し、建設スケジュールを短縮し、総投資を制御します。 Tuopu Industry (Jiangsu) Co., Ltd. は、独自の製造拠点とプロジェクト管理の経験を活かし、エチレン分解炉プロジェクトの EPC を含む、プロセスパッケージ設計からプラント立ち上げまでのフルプロセスサービスをクライアントに提供しています。
06
静的鋳造と比較した遠心鋳造炉管の利点
遠心鋳造では、遠心力下で高速回転させてチューブビレットを形成するため、引け巣や気孔のない均一な微細構造と、微細な結晶粒構造が得られます。高温クリープ耐性と熱疲労性能は静的鋳造管よりも大幅に優れており、エチレン分解炉などの極限の使用条件に特に適しています。
結論
石油化学産業用の燃焼ヒーターは石油化学設備の熱の中心として機能し、その設計レベルはプラントの運用効率、安全性、経済性に直接影響を与えます。 Tuopu Industry (Jiangsu) Co., Ltd. は、第一レベルのサプライヤー資格、完全な製造拠点、豊富な EPC プロジェクト経験を背景に、加熱ヒーターのエンジニアリングから機器の製造、現場建設に至るまでの包括的なソリューションを世界中の顧客に提供しています。 Tuopu Industry (Jiangsu) Co., Ltd. は、エチレン分解炉、水素生成改質装置、または CDU および VDU ヒーターのいずれの場合でも、エチレン分解炉の請負サービスの専門的な EPC を含む、国際基準を満たすカスタマイズされた製品とサービスを提供します。
