クラッキングチューブ（ラジアントコイル）とは何ですか？

クラッキングチューブは放射コイルとしても知られ、エチレン熱分解炉の放射セクションの内側に設置される遠心鋳造された耐熱合金パイプです。プロセス原料と蒸気はこのコイルを通過し、周囲で炉が燃焼し、チューブ壁が流れるガスに極度の熱を伝達して、炭化水素分子がエチレン、プロピレン、その他の低重量オレフィンに分解されます。つまり、クラッキングチューブは、熱分解が実際に起こる物理的な反応器壁です。

放射コイルが分解炉内に設置される場所

エチレン分解炉は一般に 2 つのゾーンに分かれています。1 つは原料と蒸気が煙道ガスによって予熱される対流セクションで、もう 1 つは放射セクションで、分解管が垂直に吊り下げられ、バーナーの炎に直接さらされます。放射コイルは蛇行または U 字型の構成に曲げられ、リターンベンドで接続されているため、長い反応経路をコンパクトな火室の中に収めることができます。コイル出口の出口温度は通常 1050 ～ 1150 ℃に達しますが、チューブの外皮自体はさらに高温になる可能性があるため、材料の選択がこのコンポーネントの最も重要な設計上の決定となります。

クラッキングチューブを定義する材料と構造的特徴

コイルは金属が耐えられる限界で動作するため、クラッキングチューブは標準的な炭素鋼ではなく、遠心鋳造されたニッケルクロム合金から製造されます。鋳造プロセスにより、長年の連続使用によるクリープ変形に耐える、細かく緻密な結晶粒構造が生成されます。

• 熱的強度と機械的強度が高く、膨らみやたるみを生じることなく繰り返しの熱サイクルに耐えます。
• プレミアム合金組成による耐食性と耐コーキング性により、内壁への炭素の堆積とスケールの蓄積を制限します。
• 均一な温度分布を促進し、局所的なホットスポットを減らす最適化されたチューブ形状。
• 寸法公差が厳しいため、コイルは既存の炉ヘッダーおよびハンガーときれいに統合されます。
• 特定の炉の用途や原料の種類に合わせて、長さ、外径、壁の厚さをカスタムサイズにできます。

クラッキングチューブ（放射コイル）vs対流コイル

放射コイルと対流セクションのチューブを混同しやすいですが、この 2 つのコンポーネントは同じ炉内でまったく異なる役割を果たします。

Tuopu 分解管および関連炉管シリーズ

完全な分解炉は、放射コイル自体のほかに、改質管から管板に至るまで、一貫した熱システムを実現するためにすべて同じ合金と寸法規格に従って製造されたいくつかの適合する管状コンポーネントに依存しています。

ファーネスチューブの製品範囲を調べる

石油化学、精製、DRI 用途向けに設計された、関連する遠心鋳造炉コンポーネントのセレクション。

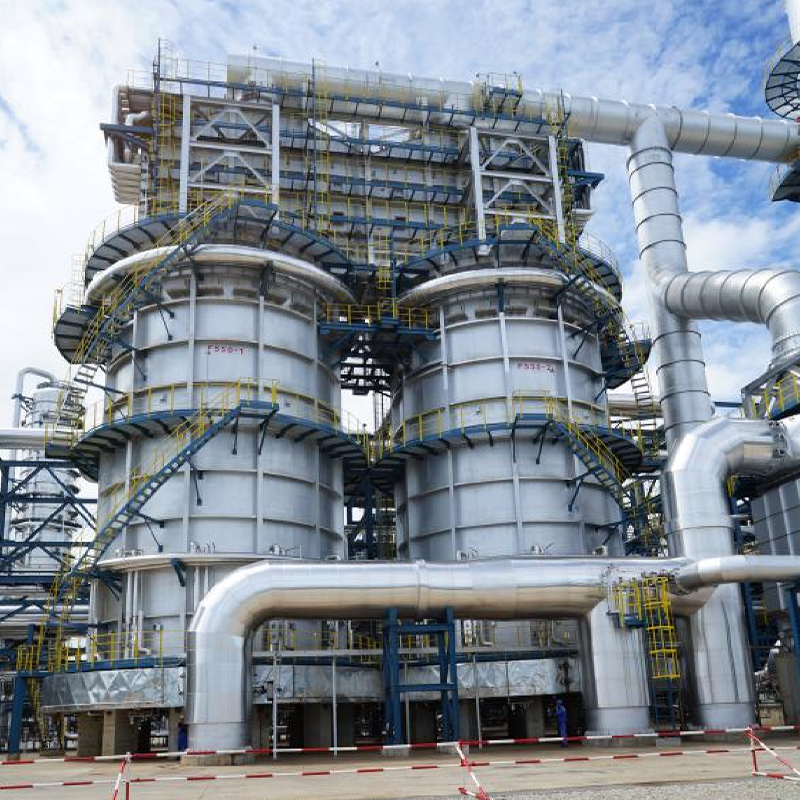

管板 炉部品 改質管 改質管 DRI改質管 DRI産業 エチレン分解炉 化学工業 水素化分解燃焼ヒーター 石油精製産業

クラッキングチューブの代表的な用途

放射コイルは単一のプロセスに限定されません。制御された高温条件下で炭化水素を分解する必要がある場合に使用されます。

• 石油化学プラントのエチレンおよびプロピレン製造炉。
• ナフサ、エタン、または LPG 原料を処理する炭化水素熱分解装置。
• 耐久性のある高性能のクラッキングコンポーネントを必要とする化学処理プラント。
• 正確な温度制御によりコンポーネントの寿命を延ばし、下流の機器を保護する大規模な石油化学プロジェクト。

炉に適した分解管を選択する方法

適切な放射コイルの選択は、原料と炉の脱コークスサイクル間の設計された稼働長から始まります。エタンなどのより軽い原料は一般に、より長いランレングスを可能にし、より狭い管口径を許容できますが、ナフサのようなより重い原料はより多くのコークスを生成し、多くの場合、より大きな直径とより強力な抗コーキング表面処理を施した合金が必要になります。表面温度のわずかな上昇でも耐用年数が大幅に短くなる可能性があるため、壁の厚さは最高設計温度での応力破断寿命も考慮する必要があります。購入者は設置前に遠心鋳造の品質、化学成分証明書、寸法検査報告書を確認する必要があります。

メンテナンスと耐用年数に関する考慮事項

クラッキングチューブは、突然の故障ではなく、主に浸炭、クリープ、コークス関連の応力によって劣化するため、定期的な検査が不可欠です。定期的なデコーキングは、蒸気空気燃焼または機械ピギングのいずれによっても、内面を透明に保ち、過剰なコークスが管壁を断熱して燃焼率を高めることを防ぎます。定期的な壁厚測定と冶金学的サンプリングにより、オペレーターは計画外のシャットダウンが発生する前にチューブ交換の計画を立てることができ、安全性と生産継続性の両方を保護できます。
