石油化学産業用の加熱ヒーターとは何ですか?

石油化学産業用の加熱式ヒーターは、燃料の燃焼から放出される熱を輻射管と対流管を介して伝達することにより、炭化水素原料、原油、反応ガスなどのプロセス流体の温度を上昇させる燃焼ベースの熱装置です。これは、エチレン分解、接触改質、水素化処理、水素生成などのユニットの背後にある中核的な加熱装置であり、その設計はプラントの熱効率、製品収率、および運転の安全性を直接決定します。

コア機能と動作原理

点火されたヒーターの内部では、燃料ガスまたは燃料油が火室で燃焼し、放出された熱はチューブコイルを流れるプロセス流体によって吸収されます。管が火炎に直接面する輻射セクションは総熱量のおよそ 60 ～ 70 パーセントを処理し、対流セクションは煙道ガスが煙突から排出される前に排ガスから残留熱を回収します。この段階的な熱伝達により、炉管を損傷したり製品の品質を低下させたりする可能性のある局所的な過熱を起こすことなく、流体を正確な出口温度（たとえば、エチレン分解炉原料の場合は 750 ～ 850°C）に到達させることができます。

コアの種類とエンジニアリング用途

石油化学産業用の燃焼ヒーターは、プロセス要件に応じていくつかの構造形式に分類されます。 Tuopu Industry (Jiangsu) Co., Ltd. は、成熟したエンジニアリング ソリューションを維持し、主に箱型炉、円筒型炉、縦型炉をカバーするさまざまなプロセス ライセンサー仕様に従ってカスタマイズされた設計を実行します。

• 箱型炉 — 放射セクションのチューブは主に直接火炎放射によって熱を吸収しますが、対流セクションは煙道ガスの対流によって熱を伝達します。
• 円筒炉 — 通常、垂直に配置された放射管が特徴です。一部のモデルは、スペースに制約のある設置に適したヘリカルコイル設計を使用しています。
• 縦型炉 — 設置面積がコンパクトで、プロットスペースが限られている場合に一般的に適用されます。

燃焼空気供給の観点から、工学設計には、自然通風、強制通風、誘起通風、平衡通風という 4 つのモードが含まれます。強制通風ではファンを使用して空気速度を高め、燃料と空気の混合を改善します。自然通風は、煙突の内側と外側のガスの密度差に基づいて吸引力を生成します。バランスドラフトでは、強制ドラフトファンと誘導ドラフトファンの両方を使用して、正確な燃焼制御を実現します。 Tuopu Industry (Jiangsu) Co., Ltd. は、プロジェクトの標高、気候、燃料の特性に基づいて最適な換気スキームを選択します。

主な供給製品カテゴリー

Tuopu Industry (Jiangsu) Co., Ltd. は、石油化学産業向け燃焼ヒーターの産業チェーン全体をカバーしており、すべての製品は実践的なエンジニアリング経験に基づいて独自に製造されています。以下の表は、同社が実際に提供している主なカテゴリを示しています。

性能を決定する炉の主要部品

炉本体以外にも、いくつかの炉部品が長期信頼性を左右します。マニホールドとコレクタは、平行なチューブパス全体にプロセス流体を分配して集め、バランスの取れた流れを確保し、局所的な過熱を防ぎます。管板は炉ヘッダーで管束を固定し、繰り返しの熱膨張サイクルに耐える必要があります。放射コイルやクラッキングチューブの製造に使用される遠心鋳造炉チューブ技術は、静的鋳造でよく見られる引け巣や気孔のない、均一な粒子構造を備えたチューブ壁を生成し、持続的な高温使用下での耐クリープ性を直接的に改善します。

焼成ヒーター製品シリーズ

Tuopu Industry (Jiangsu) Co., Ltd. が化学および石油化学プロセス ユニット向けに設計および製造した加熱式ヒーターのセレクションで、それぞれが特定の反応および熱要件に合わせてカスタマイズされています。

エチレン分解炉

分解炉

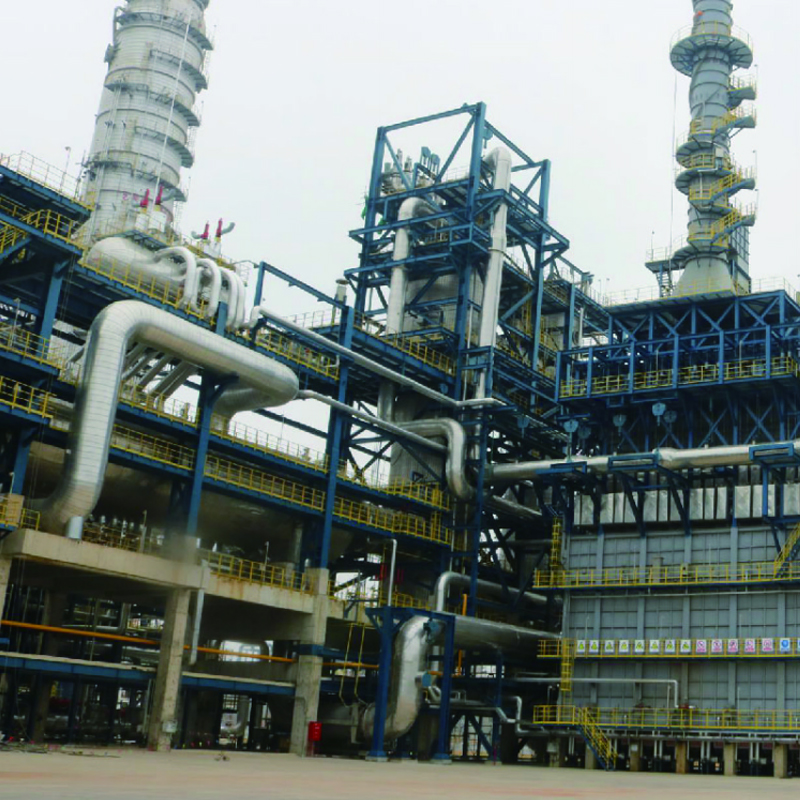

スチレン焚きヒーター

プロセスヒーター

オレフィン転換焼成ヒーター

変換ヒーター

ヘキサン脱水素燃焼ヒーター

脱水素ヒーター

PDH用加熱ヒーター

PDHヒーター

エチレン分解炉のエンジニアリングおよびEPCサービス

エチレン分解炉は、石油化学産業向けの燃焼ヒーターの中で最も技術的に複雑なタイプの 1 つです。 Tuopu Industry (Jiangsu) Co., Ltd. は、プロセスパッケージ設計からプラント立ち上げまで、エチレン分解炉のフルプロセス EPC を提供しています。加熱炉のエンジニアリングの実践において、エチレン分解炉の設計の核心は、放射セクション コイルの選択と配置にあります。 Tuopu Industry (Jiangsu) Co., Ltd. は、放射部のコア材料として遠心鋳造高温合金管を採用しており、750 ～ 850°C の動作温度で優れた耐クリープ性と耐酸化性を維持しています。

エチレン分解炉プロジェクトの EPC には、プロセス設計、機器調達、サイト建設、試運転、立ち上げ段階にわたる正確な調整を含む、非常に高度なプロジェクト管理能力が求められます。 Tuopu Industry (Jiangsu) Co., Ltd. は、独自の製造拠点と専門的なプロジェクト管理チームを活用して、初めての立ち上げを確実に成功させながら、建設スケジュールと投資コストを効果的に管理します。

熱効率と製造能力

熱効率は、石油精製用途でも石油化学用途でも同様に加熱ヒーターの重要な性能指標です。放射セクションと対流セクションの間の熱負荷分散を最適化し、高効率バーナーを採用し、廃熱回収システムを導入することにより、最新の石油化学燃焼ヒーターは 85% を超える熱効率を達成できます。 Tuopu Industry (Jiangsu) Co., Ltd. は、設計段階で数値流体力学シミュレーションを使用して火炎パターンを最適化し、炉管への火炎の衝突によって引き起こされる局所的な過熱を防ぎ、窒素酸化物の排出を削減します。

安全な操作とメンテナンスの必需品

石油化学産業向けの加熱式ヒーターの安全な操作は、設計、材料の選択、製造検査、設置の試運転を通じて API 560 およびその他の国際規格に従っています。主な安全対策には次のようなものがあります。

• バーナー管理システムと安全計装システムのインターロック保護により、火室への燃料の蓄積を防ぎます。
• 熱伝達の低下と管壁の過熱を防ぐための炉管コーキング監視とオンラインデコーキング技術
• リアルタイムの炉状態監視のための多点温度監視と火炎検出
• 炉本体の完全性を維持するための耐火材と断熱層の定期的な検査と交換

Tuopu Industry (Jiangsu) Co., Ltd. は、状態ベースの予知保全を推奨しており、管壁温度、排ガス組成、燃料消費率を監視することで潜在的な故障を事前に特定し、計画外のダウンタイムを削減します。

よくある質問

結論

石油化学産業用の燃焼ヒーターは石油化学設備の熱の中心として機能し、その設計レベルはプラントの運用効率、安全性、経済性に直接影響を与えます。 Tuopu Industry (Jiangsu) Co., Ltd.は、第一レベルのサプライヤー資格、完全な製造拠点、広範なEPCプロジェクト経験を背景に、エチレン分解炉、水素生成改質装置、または石油精製用途の加熱ヒーターのいずれであっても、加熱ヒーターのエンジニアリングから機器の製造および現場建設に至るまでの包括的なソリューションを世界中の顧客に提供しています。
